Anzahlen und Kardinalitäten
Die Zahlen an Aktivitäten und Beziehungen im Prozessgraphen zählen Ausführungen, nicht Geschäftsfälle, und Kardinalitäten zeigen dir, wie Ausführungen verbunden sind. Diese Seite erklärt beides am Beispiel Purchase-to-Pay. Um sie anzuzeigen, kreuze in den Einstellungen neben dem Graphen unter Aktivitätsinformationen und Pfadinformationen die Optionen Anzahl und Kardinalitäten an. Siehe Elemente in Noreja-Prozessgraphen.
Anzahl einer Aktivität
Die Anzahl einer Aktivität gibt an, wie oft sie über alle Fälle, die du betrachtest, ausgeführt wurde. Sie kann höher sein als die Zahl der Fälle: In Purchase-to-Pay haben die 5.520 Bestellungen 5.976 Ausführungen von „bestellposition angelegt (HW)“, weil eine Bestellung mehrere Hardware-Positionen enthalten kann.
Eine Ausführung, die für mehrere Fälle auf einmal erledigt wurde (Bündelung), zum Beispiel ein Rechnungslauf für mehrere Rechnungen, zählt einmal.
Anzahl einer Beziehung
Die Anzahl einer Beziehung gibt an, wie viele Ausführungen der ersten Aktivität sie genommen haben. Der Prozentwert daneben ist der Anteil an allen Ausführungen der ersten Aktivität:
- „Bestellung erstellt“ wurde 5.520-mal ausgeführt.
- 4.132 dieser Ausführungen führten zu mindestens einer Hardware-Position: Die Beziehung zu „bestellposition angelegt (HW)“ zeigt 4.132 (75 %).
Eine Bestellung mit drei Hardware-Positionen zählt auf dieser Beziehung einmal, weil sie eine Ausführung von „Bestellung erstellt“ ist. Die Dicke des Pfeils folgt dem Prozentwert.
Warum die ausgehenden Beziehungen sich nicht aufsummieren
Die Beziehungen, die eine Aktivität verlassen, ergeben zusammen selten ihre Anzahl:
- Parallele Schritte: Eine Ausführung kann auf mehreren Beziehungen gleichzeitig weitergehen. Von „Bestellung erstellt“ gehen 86 % direkt zu „rechnung erfassung“, 75 % zu Hardware-Positionen und 19 % zu Software-Positionen: zusammen mehr als 100 %.
- Kein nächster Schritt: Ausführungen, nach denen der Fall unerwartet endet, gehen auf keiner Beziehung weiter. In der Prozessansicht steht ihre Zahl an der Aktivität.
- Verstöße: Beziehungen, die als Reihenfolgefehler, Ignorieren oder Nachbearbeitung angezeigt werden, haben eigene Anzahlen. Siehe Prozessmuster: Reihenfolgefehler, Ignorieren, Nachbearbeitung und erlaubte Abweichungen.

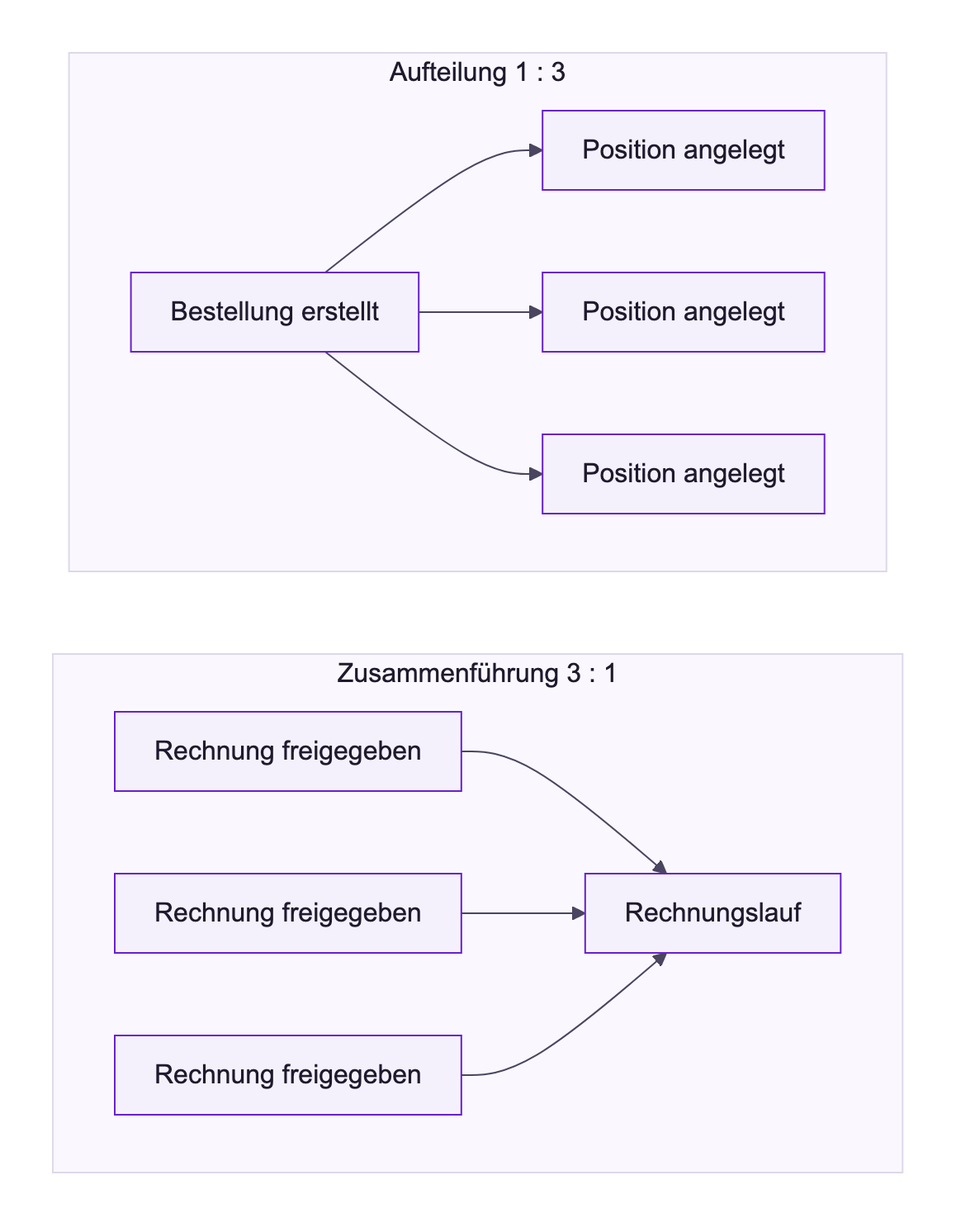

Kardinalitäten
Die Kardinalität einer Beziehung zeigt dir, wie viele Ausführungen auf jeder Seite verbunden sind. Die Beschriftung liest sich als eingehend : ausgehend:
- ausgehend (rechts): zu wie vielen Ausführungen der zweiten Aktivität eine Ausführung der ersten Aktivität führt.
- eingehend (links): von wie vielen Ausführungen der ersten Aktivität eine Ausführung der zweiten Aktivität kommt.
Wenn die Zahlen zwischen Ausführungen schwanken, zeigt jede Seite den Bereich Minimum .. Maximum. Eine 0 bedeutet, dass manche Ausführungen keine solche Verbindung haben.
Beziehung in Purchase-to-Pay | Kardinalität | Bedeutung |
|---|---|---|
Bestellung erstellt → bestellposition angelegt (HW) | 1 : 0 .. 3 | Jede Hardware-Position gehört zu genau einer Bestellung. Eine Bestellung hat bis zu drei Hardware-Positionen, manche haben keine. |
rechnung freigegeben_am → Rechnungslauf durchgeführt | 1 .. 3 : 1 | Innerhalb eines Falls fließen eine bis drei freigegebene Rechnungen in einen Rechnungslauf. Jede Rechnung geht in genau einen Lauf. Weil Kardinalitäten pro Fall gezählt werden, kann der Lauf selbst auch Rechnungen anderer Bestellungen verarbeiten. |
wareneingang eingegangen → wareneingang_pruefung geplant | 1 : 1 | Jeder Wareneingang bekommt genau eine geplante Prüfung, und umgekehrt. |
Kardinalitäten werden innerhalb jedes Falls gezählt und dann über alle Fälle zusammengefasst: das Minimum aller Fälle und das Maximum aller Fälle.
Kardinalitäten und Formen der Aktivitäten
Die Form einer Aktivität ergibt sich aus den Kardinalitäten ihrer Beziehungen:
- Jede Beziehung ist auf beiden Seiten höchstens 1: Prozessaktivität (Raute).
- Eine ausgehende Beziehung hat rechts mehr als 1: Divergente Prozessaktivität, wie „Bestellung erstellt“ mit bis zu drei Positionen.
- Eine eingehende Beziehung hat links mehr als 1: Konvergente Prozessaktivität.
- Beides zugleich: Konvergente/Divergente Prozessaktivität. Das beschreibt, wie Ausführungen zusammenlaufen und sich aufteilen; mit Schleifen oder Nachbearbeitung hat es nichts zu tun.
- Gebündelte Aktivitäten werden immer als Bündelungsaktivität angezeigt, unabhängig von ihren Kardinalitäten.
Siehe Elemente in Noreja-Prozessgraphen.
Gut zu wissen
- Eine Kardinalität von 1 : 1 bedeutet nicht, dass die Beziehung einmal pro Fall vorkommt. Sie bedeutet, dass jede Ausführung mit genau einer Ausführung auf der anderen Seite verbunden ist, egal wie oft das in einem Fall passiert.
- In der Ansicht Case mit Instanz gibt es keine Anzahlen und Kardinalitäten: Jede Ausführung wird für sich gezeigt.
- Mit Pfadzeit eingrenzen auf: zeigen Anzahlen und Kardinalitäten den eingegrenzten Wert und in Klammern den Gesamtwert, zum Beispiel 3 (5). Siehe Positive und negative Zeiten.
